Контактор S6 150А, 75кВт, 3Р, катушка 24В AC/DC, 2НО+2НЗ, винтовые клеммы

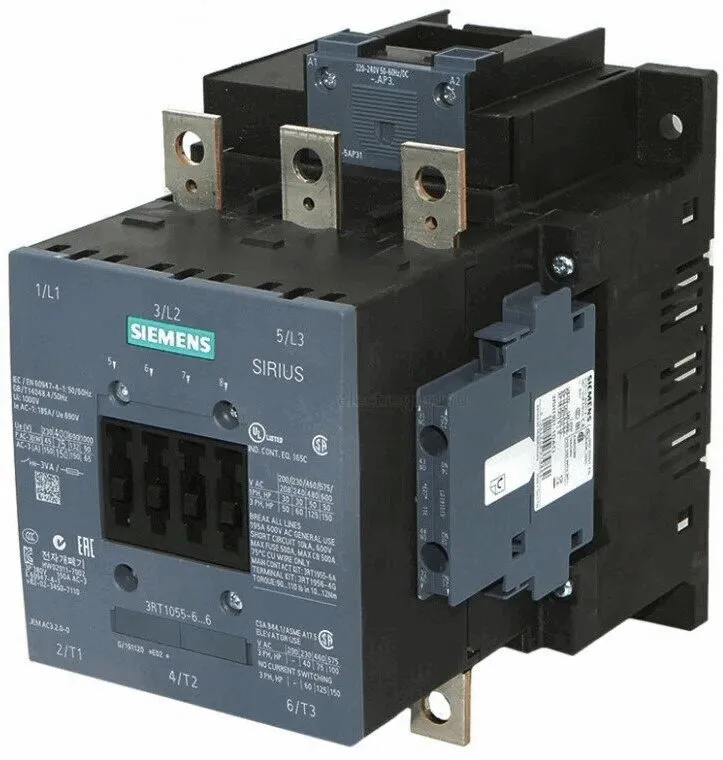

Контактор 3RT10556AB36 от компании SIEMENS представляет собой трёхполюсный электромеханический коммутационный аппарат, предназначенный для управления трехфазными электродвигателями и распределения электроэнергии в сетях с номинальным напряжением до 1000В переменного тока.

Контактор 3RT1055-6AB36 рассчитан на мощность до 75кВт и номинальный ток до 150А при работе в сети напряжением 380-400В частотой 50/60Гц с потребителями категории применения AC-3.

Маркировка контактора 3RT1055-6AB36 содержит буквенно-цифровые обозначения, характеризующие конструктивные особенности данного устройства:

• 3RT1 — обозначение серии;

• 0 — трёхполюсный контактор для коммутации электродвигателей;

• 5 — типоразмер контактора – S6;

• 5 — мощность подключаемого электродвигателя 75кВт (зависит от типоразмера контактора);

• 6 — шинное соединение главной цепи и винтовые клеммы вспомогательной цепи;

• A — напряжение катушки управления переменное-постоянное AC/DC, с ограничителем перенапряжения в цепи катушки;

• B3 — номинальное питающее напряжение катушки управления 23-26В AC/DC;

• 6 — дополнительный контакт 2НО+2НЗ.

Для контактора 3RT1055-6AB36 предусмотрены дополнительные комплектующие:

• блоки вспомогательных контактов фронтального монтаж серии 3RH1921;

• блоки вспомогательных контактов бокового монтажа серии 3RH1921;

• клеммная крышка серии 3RT1956-4EA1/2/3, 3RT1955/56-4G;

• ограничители перенапряжения серии 3RT1956-1C (RC-элемент);

• электронные реле перегрузки серии 3RB2056, 3RB2156;

• комплект монтажный серии 3RA1953-2A для реверсивной контакторной сборки (для двух 3-полюсных контакторов 3RT1 типоразмера S6);

• комплект для взаимной механической блокировки серии 3RA1954-2A (для двух 3-полюсных или 4-полюсных контакторов 3RT1 типоразмера S6);

• комплект монтажный серии 3RA1953-2B для сборки по схеме «звезда-треугольник» (для трёх 3-полюсных контакторов 3RT1 типоразмера S6).

Отличительными особенностями контактора 3RT1055-6AB36 производителя SIEMENS являются: большой механический и электрический ресурс, длительный межремонтный интервал, небольшие размеры и масса, низкое энергопотребление, продолжительный срок службы, безопасность и надежность.

Контактор 3RT1055-6AB36 устанавливается на монтажную плату с допустимым наклоном вперёд-назад не более 30°, с возможностью монтажа нескольких контакторов вплотную без ухудшения параметров. Температура эксплуатации контактора -25°C…+60°C.
