Лестничный лоток 150х60х3000
Лестничный кабельный лоток 150х60-1,2-3000 НЛЗ предназначен для прокладки высоконагруженных кабельных трасс в помещениях с низкой влажностью. Благодаря своей конструкции замковый лестничный лоток НЛЗ-150х60-1,2-3000 обладает высокой несущей способностью, что позволяет его использовать в местах с большими (более 2 метров) пролетами и для укладки кабеля большого сечения. Открытая конструкция кабельного лотка лестничного типа обеспечивает отличную вентиляцию проложенного в нём кабеля и облегчает возможность визуального контроля состояния кабельных трасс. При необходимости защиты кабельной линии от загрязнений и механических повреждений сверху на лестничный лоток может быть установлена крышка серии КЛЗ.

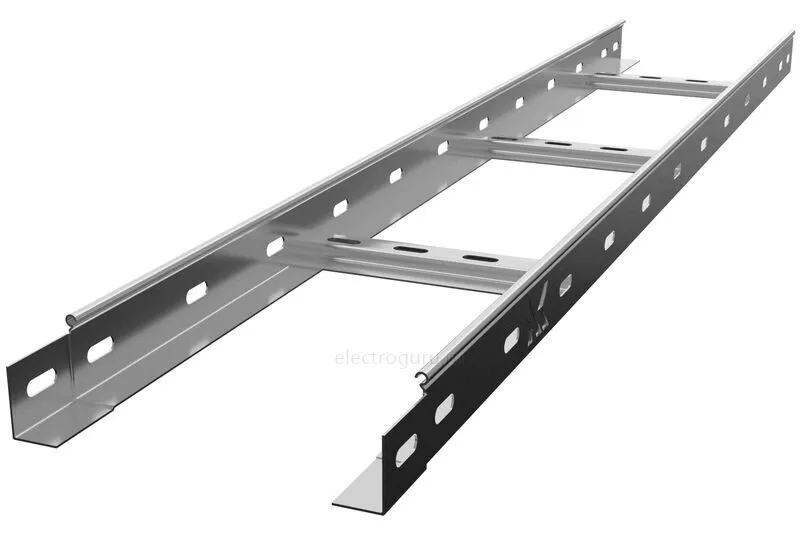

Конструкция лотка НЛЗ 150х60-1,2-3000-ОЦ представляет собой лестницу, выполненную из двух продольных несущих стальных профилей и поперечных перемычек между ними, изготавливающихся из холоднокатаной оцинкованной методом Сендзимира стали 08ПС толщиной 1,2мм. Соединение перемычек с несущими профилями осуществляется методом клинчинга (вдавливания), по-другому «холодной сваркой», что обеспечивает надежной крепление и сохраняет цинковый слой, обеспечивая долговечность конструкции.
Лоток имеет ширину 150мм, высоту бортов 60мм и длину 3м. По всей длине бортов лестничные лотки серии НЛЗ имеют специальный фасонный изгиб, выполняющий роль замкового соединения для надежного крепления крышки на лоток.
Лестничный замковый лоток может монтироваться как в горизонтальном положении, так и вертикальном положении, в случае подъёма кабеля по стене вверх. Для изменения направления прокладываемой трассы для лестничного лотка предусмотрен широкий выбор фасонных секций: углы горизонтальные, спуски, подъемы, разветвители, всевозможные переходы и развороты.
Крепление лестничного лотка НЛЗ 150х60-1,2-3000-ОЦ к стенам и перекрытиям осуществляется при помощи всевозможных монтажных систем. При установке кабельной трассы с применением лестничного кабельного лотка 150х60мм по стене рекомендуется применять настенные кронштейны НКУ-150, НКУС1-150 или НКУС2-150. В случае монтажа лотка лестничного типа вертикально по стене рекомендованы кронштейны УМ-СК-50 и УМ-СК-100.
