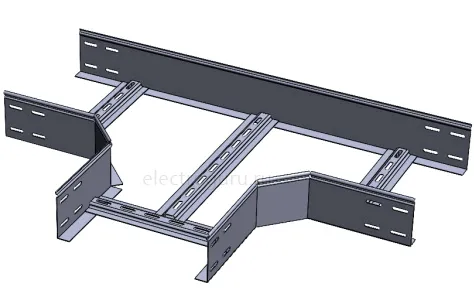

Отвод Т-образный для лестничного лотка замкового 500х100-1,2
Отвод Т-образный НЛЗТ 500х100-1,2-90-ОЦ предназначен для организации ответвления кабельной трассы на базе лестничных лотков в горизонтальной плоскости под углом 90°.
Конструкция Т-образной секции лестничного лотка НЛЗТ 500х100-1,2-90-ОЦ представляет участок лестницы с ответвлением под прямым углом, выполненный из продольных несущих стальных профилей и поперечных перемычек между ними, изготавливающихся из холоднокатаной оцинкованной методом Сендзимира стали 08ПС толщиной 1,2мм. Соединение перемычек с несущими профилями осуществляется методом клинчинга (вдавливания), по-другому «холодной сваркой», что обеспечивает надежное крепление и сохраняет цинковый слой, обеспечивая долговечность конструкции.
Т-образный отвод НЛЗТ 500х100-1,2-90-ОЦ подходит для лестничных лотков с основанием 500мм и высотой бортов 100мм (НЛЗ 500х100-1,2-3000-ОЦ, НЛЗ 500х100-1,2-6000-ОЦ). Вдоль верхних кромок боковых стенок лестничная Т-секция имеет фасонный S-образный изгиб, обеспечивающий надежное крепление крышки.
Для соединения лестничного Т-образного отвода НЛЗТ 500х100-1,2-90-ОЦ с прямыми секциями кабельного лестничного лотка со всех сторон фасонной секции предусмотрены элементы телескопического соединения, благодаря чему при монтаже не требуются дополнительные соединители.
