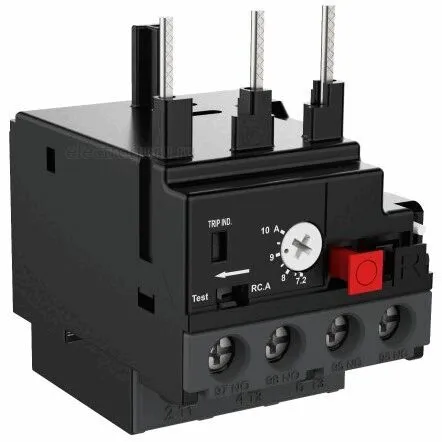

Тепловое реле MRD F40 1,4-2A для контакторов MC1D09-MC1D38
Дополнительная информация о "MRD07S"
Тепловое реле перегрузки MRD F40 1,4-2,0A (артикул MRD07S) применяется в комбинации с трёхполюсными контакторами серии MC1D с номинальным рабочим током до 38А (при категории применения AC-3, напряжении 380/400В с частотой 50/60Гц) для защиты трехфазных электродвигателей в сети переменного тока от перегрузки, затянутого времени пуска, заклинивания ротора и обрыва фаз при продолжительном или прерывисто-продолжительном режиме работы двигателя.
Тепловое реле перегрузки MRD F40 1,4-2,0A устанавливается непосредственно под контактором MC1D.
На лицевой панели теплового реле перегрузки MRD F40 1,4-2,0A размещены:
- поворотный переключатель регулировки уставки тока реле в диапазоне 1,4-2A;
- кнопка «СТОП» красного цвета для мгновенного отключения реле;
- кнопка сброса «R» черного цвета;
- переключатель выбора режима повторного включения — ручной режим и автоматический режим (срабатывание после остывания биметаллических пластин);
- окно индикации срабатывания;
- кнопка тестирования.
В тепловое реле MRD F40 1,4-2A для контакторов MC1D09-MC1D38 встроены два вспомогательных контакта — один нормально открытый «НО» и один нормально замкнутый «НЗ».
Температурный режим эксплуатации теплового реле MRD07S – от -40°С до +60°С. Допустимая влажность в месте установки не должна превышать 50% при температуре 40°С. Максимальная рабочая высота 3000м.
