Тепловое реле MRE F93 17-25A для контакторов MC1E40-MC1E95
Дополнительная информация о "MRE9325"
Тепловое реле перегрузки MRE F93 17-25A (артикул MRE9325) применяется в комбинации с трёхполюсными контакторами серии MC1E с номинальным рабочим током до 95А (при категории применения AC-3, напряжении 380/400В с частотой 50/60Гц) для защиты трехфазных электродвигателей в сети переменного тока от перегрузки, затянутого времени пуска, заклинивания ротора и обрыва фаз при продолжительном или прерывисто-продолжительном режиме работы двигателя.
Тепловое реле перегрузки MRE F93 17-25A может устанавливаться как непосредственно под контактором MC1E, так и отдельно помощью клеммного блока MRETB.

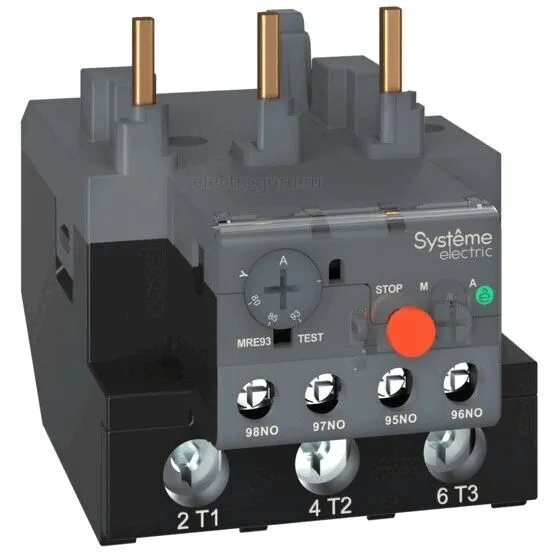

На лицевой панели теплового реле перегрузки MRE F93 17-25A размещены:
- поворотный переключатель регулировки уставки тока реле в диапазоне 17-25A;
- кнопка «СТОП» красного цвета для мгновенного отключения реле;
- кнопка сброса/переключатель выбора режима повторного включения — ручной режим и автоматический режим (срабатывание после остывания биметаллических пластин);
- кнопка тестирования.
В тепловое реле MRE F93 17-25A для контакторов MC1E40-MC1E95 встроены два вспомогательных контакта — один нормально открытый «НО» и один нормально замкнутый «НЗ».
Температурный режим эксплуатации теплового реле MRE9325 – от -5°С до +40°С. Допустимая влажность в месте установки не должна превышать 50% при температуре +40°С. Максимальная рабочая высота 2000м.
