Тепловое реле MRG F185 90-115A для контакторов MC1G120-MC1G225
Дополнительная информация о "MRG185115"
Тепловое реле перегрузки MRG F185 90-115A (артикул MRG185115) применяется в комбинации с трёхполюсными контакторами серии MC1G с номинальным рабочим током до 225А (при категории применения AC-3, напряжении 380/400В с частотой 50/60Гц) для защиты трехфазных электродвигателей в сети переменного тока от перегрузки, затянутого времени пуска, заклинивания ротора и обрыва фаз при продолжительном или прерывисто-продолжительном режиме работы двигателя.
Тепловое реле перегрузки MRG F185 90-115A может устанавливаться как непосредственно под контактором MC1G, так и отдельно.

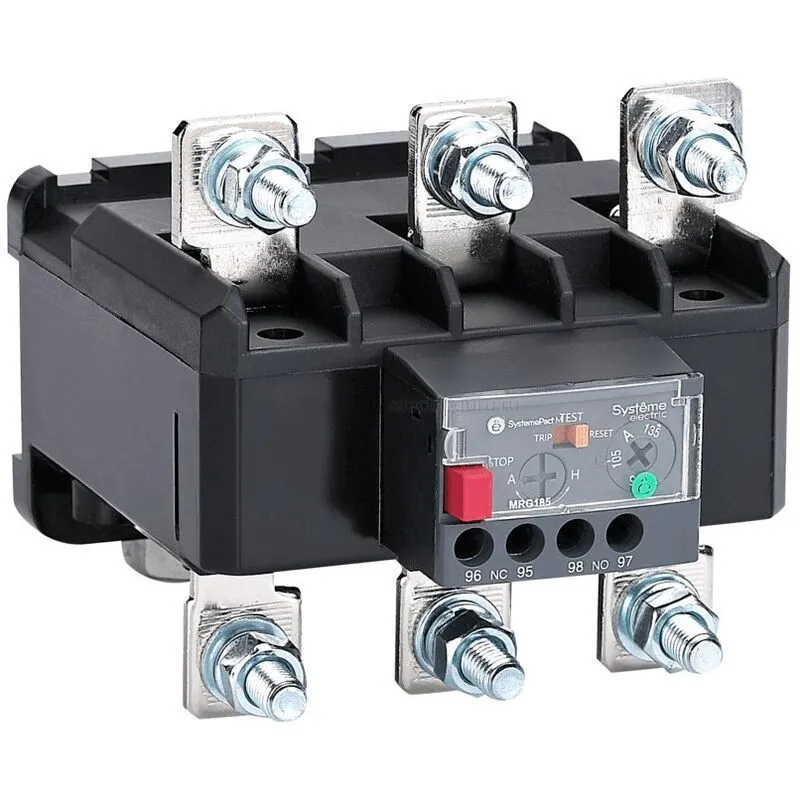

На лицевой панели теплового реле перегрузки MRG F185 90-115A размещены:
- поворотный переключатель регулировки уставки тока реле в диапазоне 90-115A;
- кнопка «СТОП» красного цвета для мгновенного отключения реле;
- кнопка сброса/переключатель выбора режима повторного включения — ручной режим и автоматический режим (срабатывание после остывания биметаллических пластин);
- кнопка тестирования.
В тепловое реле MRG F185 90-115A для контакторов MC1G120-MC1G225 встроены два вспомогательных контакта — один нормально открытый «НО» и один нормально замкнутый «НЗ».
Температурный режим эксплуатации теплового реле MRG185115 – от -10°С до +55°С. Допустимая влажность в месте установки не должна превышать 50% при температуре +55°С. Максимальная рабочая высота 2000м.
