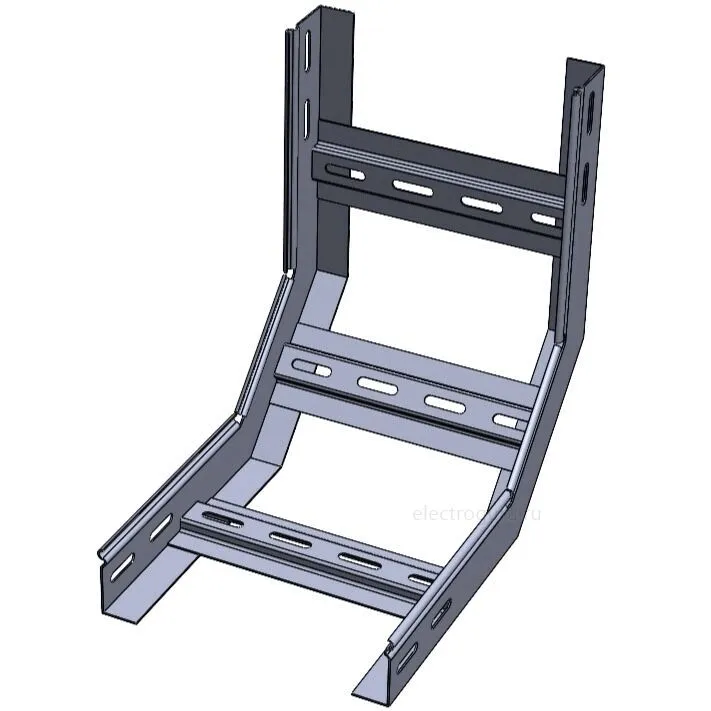

Угол вертикальный внутренний (подъем) 90 градусов для лестничного лотка 100х50-1,5
Угол вертикальный внутренний 90° лестничного лотка НЛЗП 100х50-1,5-90-ОЦ предназначен для организации подъема кабельной трассы на базе лестничных лотков.
Конструкция вертикального внутреннего угла лестничного лотка НЛЗП 100х50-1,5-90-ОЦ представляет собой лестницу, изогнутую под прямым углом вверх, выполненную из продольных несущих стальных профилей и поперечных перемычек между ними, изготавливающихся из холоднокатаной оцинкованной методом Сендзимира стали 08ПС толщиной 1,5мм. Соединение перемычек с несущими профилями осуществляется методом клинчинга (вдавливания), по-другому «холодной сваркой», что обеспечивает надежное крепление и сохраняет цинковый слой, обеспечивая долговечность конструкции.
Угловая вертикальная секция лестничного лотка НЛЗП-100х50-1,5-90 подходит для лестничных лотков с основанием 100мм и высотой бортов 50мм (НЛЗ 100х50-1,5-3000-ОЦ). Вдоль верхних кромок боковых стенок вертикальная секция имеет фасонный S-образный изгиб, обеспечивающий надежное крепление крышки на вертикальный лестничный угол.
Для соединения вертикального лестничного поворота НЛЗП 100х50-1,5-90-ОЦ с прямыми секциями лестничного лотка с двух сторон фасонной секции предусмотрены элементы телескопического соединения, благодаря чему при монтаже не требуются дополнительные соединители.
